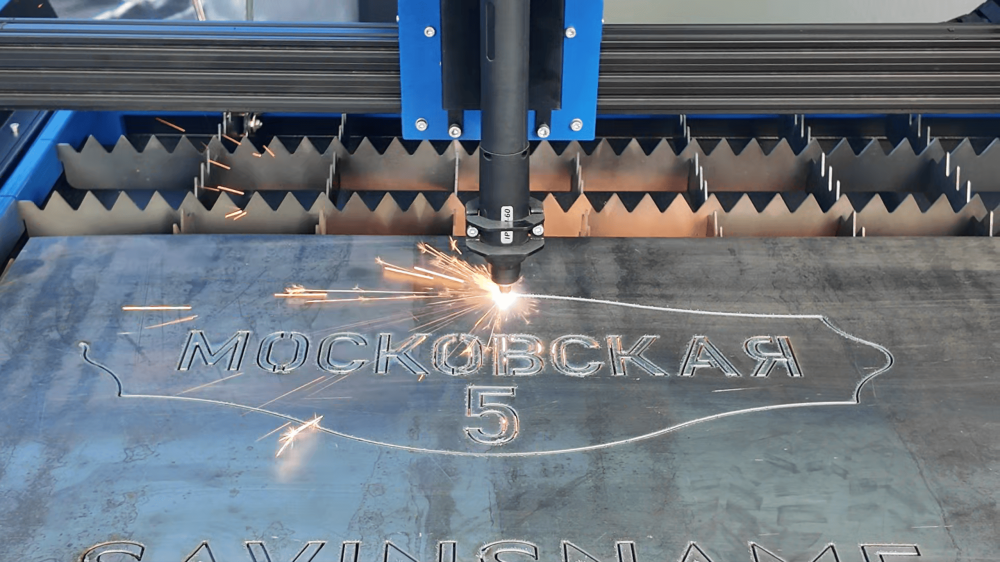

Плазменная резка металла — один из самых универсальных способов раскроя листового проката и труб: она режет чёрные и цветные металлы, работает быстрее газовой резки на средних толщинах и требует меньше подготовки, чем лазер. В статье разобрано, как устроен процесс на физическом уровне, какие толщины металла реально режет плазморез с ЧПУ, из каких узлов состоит станок плазменной резки и на что смотреть при выборе и покупке оборудования — от источника плазмы до координатного стола.
Оглавление
- Как устроена плазменная резка металла
- Плазменная резка: толщина металла и пределы технологии
- Плазморез с ЧПУ: из чего состоит комплекс
- Плазменная резка листового металла: точность и качество кромки реза
- Плазменная резка труб на координатном столе
- Как выбрать станок плазменной резки
- Станок плазменной резки: цена и из чего она складывается
- FAQ
- Источники
Как устроена плазменная резка металла
В основе технологии — дуга плазмы, горящая между электродом плазмотрона и разрезаемым металлом. Через сопло плазмотрона под давлением подаётся рабочий газ — чаще всего сжатый воздух, реже азот, кислород или смесь аргона с водородом для нержавеющих сталей и алюминия. Электрическая дуга нагревает газ до 15–20 тысяч градусов, он переходит в состояние ионизированного газа — собственно плазмы, которая проводит ток и обладает высокой кинетической энергией потока.
Ионизированный газ, вырываясь из сопла со скоростью в несколько раз больше скорости звука, локально расплавляет металл в точке реза и тут же выдувает расплав из полости, формируя узкий рез. Именно сочетание высокой температуры дуги и механического напора струи отличает плазменную резку металла от, например, газокислородной, где металл в основном выгорает в кислороде, а не выдувается.
Ключевой узел процесса — плазмотрон (плазменная горелка). Внутри него электрод, сопло и завихритель газа расположены так, чтобы сжать дугу в узкий канал и стабилизировать поток. Ресурс электрода и сопла — расходный параметр: при интенсивной резке углеродистой стали на токе 100–150 А комплект расходников обычно вырабатывается за 3–6 часов чистого реза, и это нужно закладывать в себестоимость эксплуатации, а не только в цену самого станка.
Плазменная резка: толщина металла и пределы технологии
Плазменная резка толщина металла напрямую зависит от тока источника плазмы, типа плазмообразующего газа и материала заготовки. Общий ориентир по углеродистой стали:
| Ток дуги | Толщина реза (углеродистая сталь) | Скорость реза |
|---|---|---|
| 30–40 А | до 6 мм | высокая, для тонкого листа |
| 60–70 А | до 12–16 мм | оптимальна для основной массы деталей |
| 100–130 А | до 25–30 мм | средние и толстые листы |
| 200 А и выше |
до 50–60 мм (с ЧПУ-подготовкой кромки под сварку — до 80–100 мм) |
резка толстого проката, часто с наклоном плазмотрона |
Для нержавеющей стали и алюминия предельная толщина при том же токе обычно на 20–30% ниже, чем для чёрного металла: у этих материалов выше теплопроводность, тепло от дуги быстрее уходит в массив, и плазме требуется больше энергии на единицу толщины. По алюминию хорошего качества реза без вторичной обработки кромки обычно удаётся добиться до 30–40 мм, дальше экономически конкурентоспособнее становится лазер или гидроабразив.
Плазморез с ЧПУ: из чего состоит комплекс
Промышленный плазморез с ЧПУ — это не просто горелка, а координированная система из нескольких узлов. По сравнению с ручной резкой плазменная резка с ЧПУ даёт кратно более высокую повторяемость размеров деталей от партии к партии, поскольку траекторию и скорость движения плазмотрона задаёт программа, а не рука оператора.
Источник плазмы для ЧПУ. Формирует и стабилизирует дугу, задаёт ток и напряжение под конкретную задачу. Современные источники — инверторные: они компактнее аналоговых тиристорных, быстрее реагируют на изменение нагрузки и позволяют точнее держать параметры на всей длине реза, что напрямую влияет на повторяемость размеров партии деталей.
Координатный стол плазменной резки. Механическая рама с приводами по осям X и Y (иногда Z для контроля высоты плазмотрона над листом), на которой закреплён портал с плазмотроном. Именно координатный стол плазменной резки определяет максимальный формат листа, скорость перемещения и жёсткость всей системы — при недостаточной жёсткости рамы на высоких скоростях появляется волнистость реза.
ЧПУ-контроллер. Мозг системы: принимает управляющую программу (обычно из CAM-модуля, где раскладка деталей на листе называется раскрой листового металла), управляет перемещением портала, контролирует высоту плазмотрона над металлом через датчик (Height Control), синхронизирует включение дуги с началом движения. От качества ЧПУ-контроллера зависит и удобство работы оператора, и точность вырезки деталей сложной геометрии — со скруглениями, отверстиями малого диаметра, перемычками.
Система вентиляции и подготовки воздуха. Осушитель и фильтр сжатого воздуха — не опциональная деталь, а фактически расходный узел: влага и масло в воздушной магистрали резко сокращают ресурс сопла и электрода и портят качество кромки реза.
Все эти узлы вместе и есть станок плазменной резки в промышленном исполнении — по сути, это ЧПУ-станок с ЧПУ управлением, объединяющий источник плазмы, механику и электронику в единый производственный комплекс, в отличие от ручного аппарата плазменной резки, где оператор ведёт горелку рукой по разметке.
Плазменная резка листового металла: точность и качество кромки реза
При вырезке деталей из листа на первый план выходят три параметра качества.
Перпендикулярность кромки. Плазменная дуга физически имеет форму конуса, поэтому рез слегка сужается сверху вниз. На толщинах до 12–16 мм современные источники держат отклонение в пределах 1–3 градусов, что для большинства деталей машиностроения приемлемо без доработки. На больших толщинах конусность растёт, и часть станков компенсирует её наклоном плазмотрона.
Зона термического влияния (ЗТВ). Область металла рядом с резом, где структура материала изменилась из-за нагрева, но сам металл не расплавился. Для плазменной резки ширина зоны термического влияния обычно меньше, чем при газокислородной резке, но больше, чем при лазерной — на углеродистой стали 10 мм это, как правило, 0,5–1,5 мм. Для деталей, которые дальше пойдут под сварку или механическую обработку с небольшим припуском, ширину ЗТВ стоит учитывать заранее.
Шероховатость и наличие грата. Качество кромки реза оценивают по стандартизованной шкале шероховатости, а также по наличию грата (застывших наплывов расплава) на нижней кромке — он либо минимален у современных оптимизированных режимов, либо требует дополнительной зачистки. Классификация точности деталей и качества поверхности реза при плазменно-дуговой резке в России описывается ГОСТ 14792-80, а общие геометрические характеристики и допуски для термической резки — ГОСТ Р ИСО 9013-2022.
Грамотно настроенный станок плазменной резки с ЧПУ позволяет вырезать детали сразу «в размер», без последующей механической доводки контура — это одно из главных экономических преимуществ технологии перед ручной резкой.
Станки плазменной резки с ЧПУ — выбор по задаче
Плазменная резка труб на координатном столе
Отдельная и всё более востребованная задача — плазменная резка труб: круглого профиля, прямоугольной и квадратной трубы под последующую сварку металлоконструкций, стеллажей, каркасов, элементов вентиляции. В отличие от плоского листа, труба требует вращения заготовки вокруг своей оси синхронно с перемещением плазмотрона по длине — для этого координатный стол дополняется поворотной опорой (ротатором) с отдельным приводом, управляемым тем же ЧПУ-контроллером.
Программа раскроя для трубы разворачивает будущий рез в двумерную развёртку, а контроллер пересчитывает её обратно в координаты вращения и продольного хода. Это позволяет вырезать сложные фигурные торцы — например, седловидные стыки под угловое соединение труб («рыбий рот») — без ручной разметки и с точностью, недостижимой при резке по месту. Для мастерских, специализирующихся на металлоконструкциях, отдельный труборезный модуль на базе плазменного источника часто окупается быстрее, чем универсальный листовой станок.
Как выбрать станок плазменной резки
При выборе оборудования стоит оценивать не только паспортные характеристики, но и то, насколько они соответствуют реальным задачам производства.
Определите рабочий диапазон толщин. Если основной объём работы — лист 3–12 мм, источник на 200 А будет избыточен по цене и расходу воздуха. И наоборот: покупка маломощного плазмореза под задачи, которые вырастут через год до раскроя 20-миллиметрового металла, означает повторную закупку.
Оцените формат стола. Координатный стол плазменной резки должен покрывать стандартный для вашего рынка сырья формат листа (чаще всего 1500×3000 или 2000×6000 мм) с запасом, а не впритык — иначе часть раскроя листа будет невозможна без остатка.
Проверьте тип источника плазмы. Инверторные источники плазмы для ЧПУ выигрывают у трансформаторных по КПД, массе и стабильности дуги на переменной толщине металла. При прочих равных инверторный источник — более современный и экономичный по расходу электроэнергии выбор.
Сравните ЧПУ-контроллеры. Возможность импорта DXF-чертежей, автоматическая раскладка деталей для экономного раскроя листового металла, поддержка Height Control и функции распознавания пробития листа — параметры, которые напрямую влияют на процент отходов и производительность оператора.
Учтите сервис и расходники. Плазменный станок по металлу — оборудование с регулярным расходом сопел, электродов и завихрителей. Наличие расходников на складе поставщика и совместимость с распространёнными брендами плазмотронов снижают простои сильнее, чем на первый взгляд кажется при выборе.
Прежде чем окончательно решить, где плазменная резка металла с ЧПУ купить будет наиболее выгодной, стоит сравнить характеристики нескольких моделей. Полную линейку станков разных форматов и мощностей можно изучить в каталоге, где параметры сведены по толщине реза, формату стола и типу источника, что упрощает сравнение перед покупкой.
Станки плазменной резки с ЧПУ в каталоге →Станок плазменной резки: цена и из чего она складывается
Станок плазменной резки цена формируется из нескольких компонентов, и понимание структуры стоимости помогает не переплачивать за избыточные функции и не экономить на критичных узлах.
- Источник плазмы — обычно 15–30% стоимости комплекса; цена растёт нелинейно с максимальным током и наличием функции плазменной резки с ЧПУ высокого разрешения (Fine Cut) для тонкого металла.
- Механика и координатный стол — рама, приводы, направляющие; жёсткость и точность направляющих напрямую отражаются в цене и в стабильности реза на скорости.
- ЧПУ-контроллер и софт — от базовых контроллеров до систем с автоматическим распознаванием пробития и адаптивной высотой плазмотрона.
- Комплектация — система удаления дыма и стружки, стол с водяной завесой (снижает деформацию тонкого листа и задымление), поворотный модуль для труб.
- Логистика и монтаж — для крупноформатных столов ощутимая статья бюджета, особенно при импортном происхождении источника плазмы.
Когда решение — чпу плазма купить принято, стоит запрашивать у поставщиков не только цену станка, но и стоимость годового комплекта расходников: разница между дешёвым и продуманным источником часто окупается уже в первый год за счёт меньшего расхода сопел и электродов.
