Лазерная сварка металла: технология, преимущества и сферы применения

Лазерная сварка металла — это соединение деталей за счёт локального расплавления кромок сфокусированным лазерным лучом, без электрода и почти без деформации заготовки. В статье разберём, как работает волоконная лазерная сварка, чем она выигрывает у TIG и MIG, какие металлы и толщины ей доступны, и на что смотреть, если вы выбираете аппарат лазерной сварки для бизнеса.

Как работает лазерная сварка

В основе процесса — узкий, сфокусированный на пятне 0,1–0,5 мм лазерный луч, который в точке контакта с металлом создаёт температуру плавления за доли секунды. Источник излучения генерирует луч, который через оптоволоконный кабель и сварочную головку с фокусирующей линзой подаётся в зону шва; горелка перемещается по контуру вручную оператором или по программе на роботизированной/ЧПУ-платформе. Подробнее о том, как устроен и как работает лазерный источник, можно почитать в отдельном материале про лазерный излучатель — сердце станка, логика та же, что и в сварочных аппаратах.

Есть два основных режима работы лазера: непрерывный (CW), при котором луч подаётся постоянно и обеспечивает высокую скорость сварки на прямых протяжённых швах, и импульсный, при котором энергия подаётся короткими вспышками — это снижает тепловложение и деформацию, что критично для тонкого металла и деталей со сложной геометрией. Выбор режима — не абстрактная настройка, а прямое следствие задачи: тонкий лист выигрывает от импульсного режима, крупная деталь с длинным швом — от непрерывного.

Волоконная лазерная сварка: почему это отдельная технология

Волоконная лазерная сварка использует в качестве источника излучения оптоволоконный лазер — тот же класс источников, что применяется в станках лазерной резки металла, только настроенный на сварочные, а не режущие параметры мощности и фокусировки. У волоконных источников высокий КПД (порядка 30–40% против существенно более низкого у устаревших CO2-сварочных установок), компактные размеры и минимальное обслуживание — нет газоразрядной трубки, которая требует замены, как в CO2-системах. Именно поэтому современный рынок аппаратов лазерной сварки почти полностью перешёл на волоконные источники: они дешевле в эксплуатации, надёжнее и не требуют юстировки оптического резонатора, характерной для более старых технологий.

Преимущества лазерной сварки перед TIG и MIG

При сравнении с аргонодуговой (TIG) и полуавтоматической (MIG/MAG) сваркой у лазерной технологии есть несколько предметных преимуществ, а не только «выше технологичность»:

• Минимальная зона термического влияния. Луч концентрирует энергию в узкой точке, поэтому деталь нагревается локально — это снижает коробление тонкого металла и часто исключает последующую правку и шлифовку шва.
• Скорость. На тонколистовом металле лазерная сварка проходит быстрее TIG за счёт более высокой плотности энергии в пятне — это напрямую сокращает время на сборочную единицу в серийном производстве.
• Качество и повторяемость шва. Шов получается узким, аккуратным, с минимальным количеством брызг и почти без необходимости в дополнительной механической обработке — особенно заметно на видимых, эстетически значимых соединениях (мебельная фурнитура, корпуса, декоративные металлоконструкции).
• Меньше расходников. Не требуется присадочная проволока в базовом режиме (хотя для некоторых соединений с зазором она используется), меньше расход защитного газа по сравнению с MIG.

Из перечисленного и складываются основные преимущества лазерной сварки в сравнении с дуговыми методами: там, где важны скорость, чистота шва и повторяемость на серии одинаковых деталей, лазер обычно выигрывает; там, где нужна сварка разнородных толстых деталей с большим зазором между кромками, дуговые методы остаются гибче.

Ограничения и недостатки метода

Честная картина требует и оговорок. Лазерная сварка предъявляет строгие требования к подгонке деталей: зазор между свариваемыми кромками обычно не должен превышать 5–10% от толщины материала, иначе луч не может стабильно проварить шов. Алюминий и медь, а также их сплавы, обладают высокой отражающей способностью и теплопроводностью, особенно на длине волны стандартных волоконных источников — для качественной сварки таких металлов часто нужна более высокая мощность или специальная подготовка поверхности. Наконец, само оборудование остаётся дороже базового TIG- или MIG-аппарата сопоставимого класса — но эта разница обычно окупается на серийных задачах за счёт экономии времени и снижения затрат на постобработку шва.

Какие металлы и толщины можно варить лазером

Лазерная сварка металла применяется для широкого круга сталей и цветных сплавов:

Толщина металла, доступная для сварки, зависит от мощности источника: маломощные ручные аппараты (1–1,5 кВт) уверенно работают с металлом толщиной до 3–4 мм за проход, более мощные промышленные установки (2–3 кВт и выше) позволяют варить металл толщиной 6–8 мм и больше за один проход, а на многопроходной сварке — и толще.

Ручная лазерная сварка и сварка 3 в 1

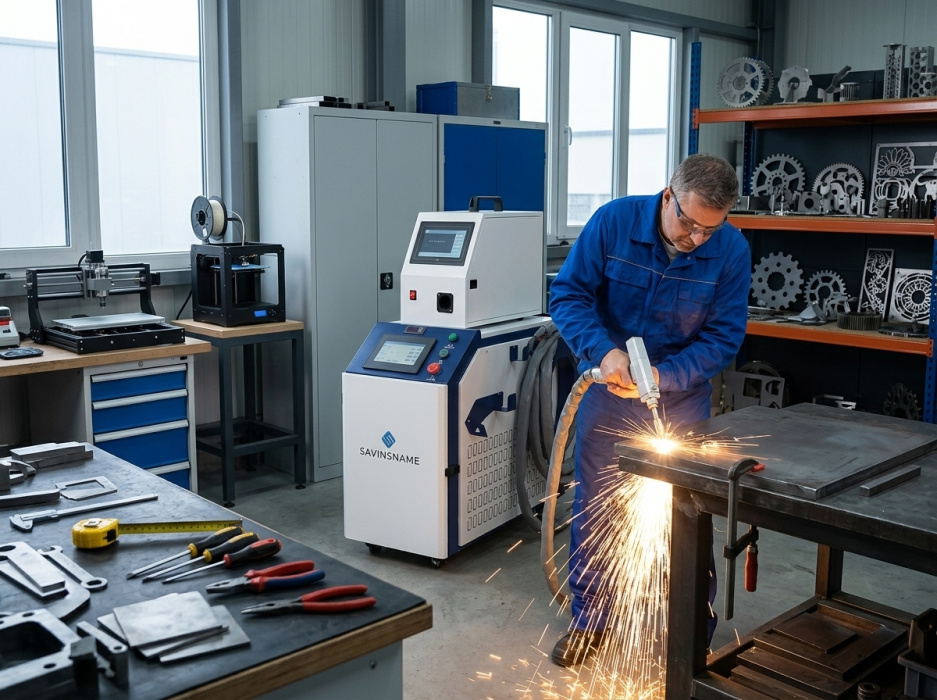

Отдельный сегмент рынка — ручная лазерная сварка: компактный аппарат с ручной горелкой на гибком кабеле, которым оператор ведёт шов вручную, как при аргонодуговой сварке, но с преимуществами лазера по скорости и качеству шва. Это решение особенно востребовано в мастерских металлообработки, автосервисах, производстве мебельной фурнитуры и рекламных конструкций — там, где сварка не поставлена на конвейер, но нужна высокая скорость и чистота шва без найма сварщика высшей квалификации.

Многие современные аппараты объединяют в одном корпусе три функции — сварку, резку и очистку металла от ржавчины и краски лазером — то есть речь идёт о лазерной сварке 3 в 1. Такой формат сокращает количество отдельного оборудования на участке: один аппарат заменяет сварочный пост, ручной резак по тонкому металлу и установку лазерной очистки. Пример такого решения — Fiber Weld Air 800 Pro: компактная лазерная сварка 3 в 1, рассчитанная как раз на такие универсальные задачи в небольшом цехе.

Fiber Weld Air 800 Pro — компактный 3 в 1

325 000 ₽

Подробнее

Fiber Weld 1500 Pro Raycus

395 000 ₽

Подробнее

Fiber Weld 3000 Pro — промышленная мощность

795 000 ₽

Подробнее

Сферы применения

Лазерная сварка металла закрывает задачи в самых разных отраслях:

• Мебельное производство — сварка металлического каркаса, фурнитуры, декоративных элементов без последующей шлифовки шва.
• Изготовление рекламных конструкций — объёмные буквы, каркасы стендов, крепёж из тонколистового металла.
• Автосервис и кузовной ремонт — точечная сварка кузовных элементов с минимальным нагревом соседних зон.
• Производство корпусов и вентиляционного оборудования — сварка тонкого листового металла (воздуховоды, короба, корпуса электрощитов).
• Ювелирное производство и точное приборостроение — там, где важна микронная точность и минимальная зона нагрева.
• Ремонт и восстановление пресс-форм и штампов — наплавка и точечная сварка изношенных участков инструмента.

Компании, для которых лазерная сварка для бизнеса означает конкретную экономику — меньше брака, меньше постобработки, выше скорость на серии, — как правило, окупают оборудование за счёт снижения трудозатрат на пост-сварочную обработку и сокращения количества переделок.

Как выбрать лазерный сварочный аппарат

При выборе аппарата лазерной сварки стоит последовательно закрыть несколько вопросов, прежде чем сравнивать лазерная сварка цена по разным поставщикам:

Перед покупкой имеет смысл посмотреть реальные лазерная сварка отзывы от компаний с похожим профилем задач — металлообработка мебельной фурнитуры и, например, сварка тонкостенных воздуховодов предъявляют разные требования к мощности и режиму работы аппарата. Актуальный модельный ряд аппаратов представлен в разделе лазерной сварки Fiber Weld — там же можно уточнить лазерная сварка купить на каких условиях и сравнить конфигурации по мощности и охлаждению.
